KIỂM TRA THỬ NGHIỆM

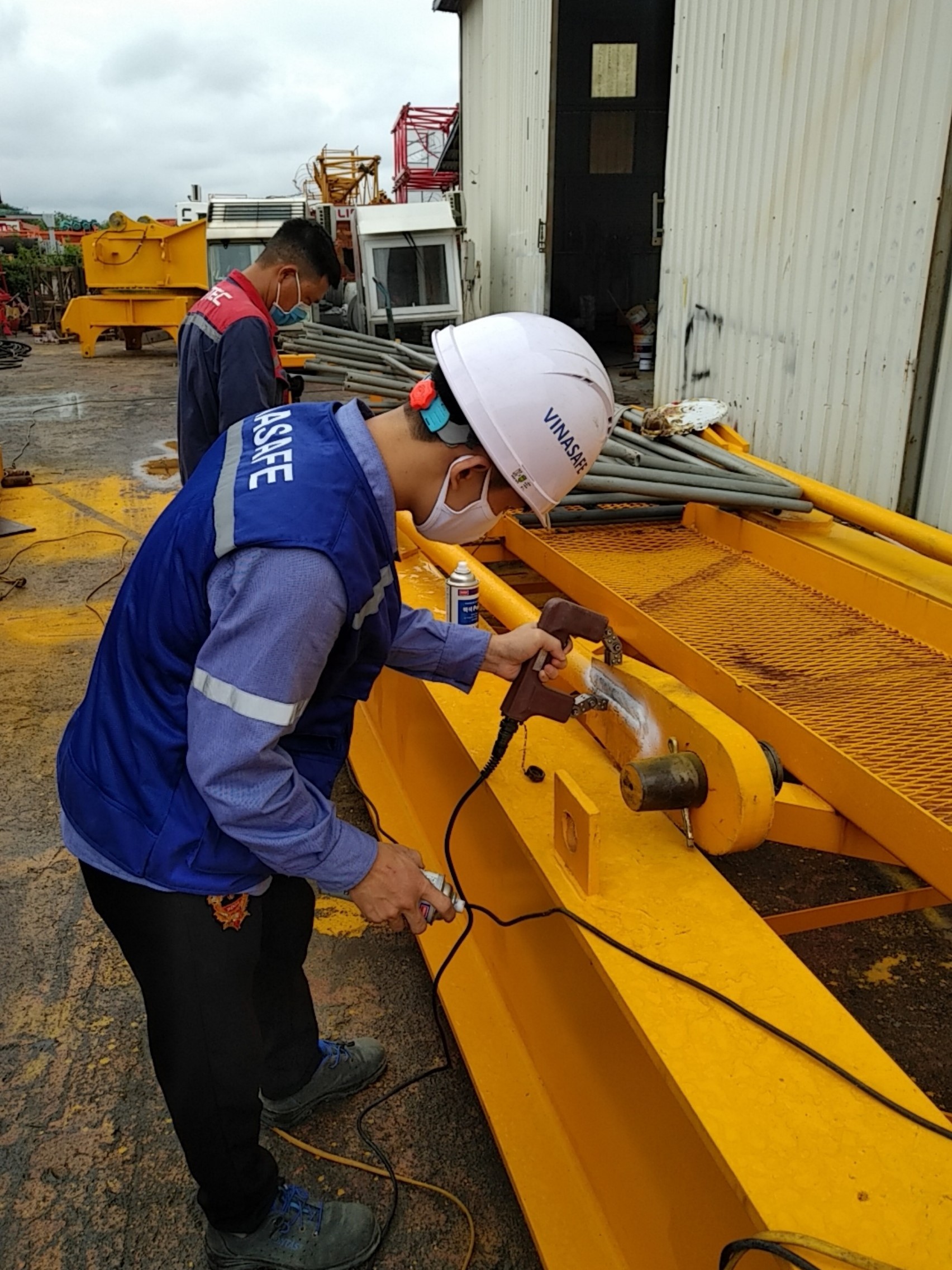

Kiểm tra chất lượng mối hàn bằng phương pháp từ tính

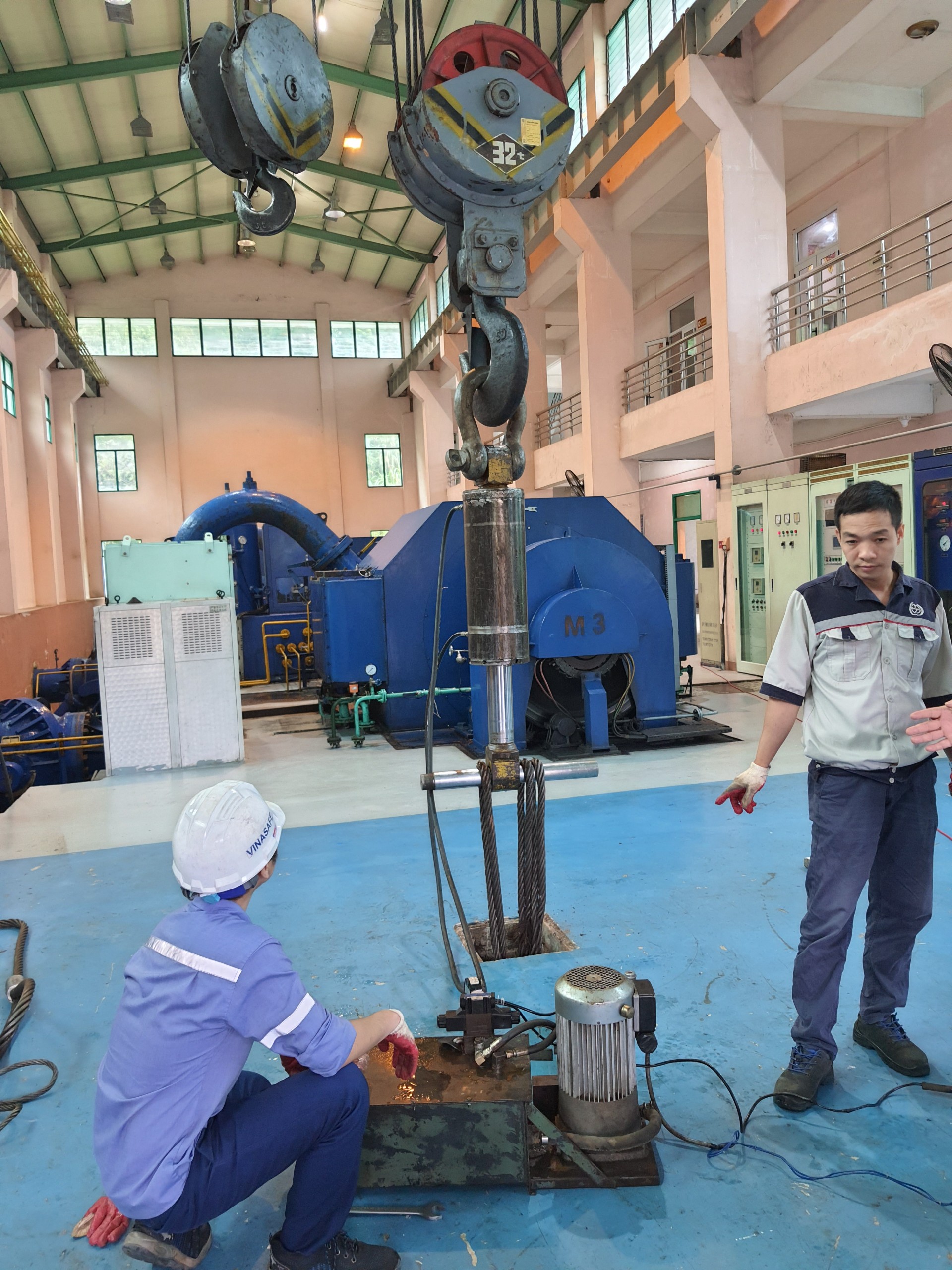

Thử tải cẩu trục thủy điện
VINASAFE cung cấp các dịch vụ kiểm tra thử nghiệm các loại thiết bị, phương tiện khác nhau như sau:
  1. Thử nghiệm van an toàn và áp suất các thiết bị chịu áp lực
    Là những cơ cấu không thể thiếu trên mỗi thiết bị áp lực, van an toàn cần được cân chỉnh trong các trường hợp:
    • Trước khi đưa thiết bị vào hoạt động.
    • Trong quá trình hoạt động của thiết bị theo quy định của quy trình bảo dưỡng.
    • Khi thiết bị được kiểm định định kỳ hoặc bất thường.
    Việc kiểm định van an toàn bao gồm các bước cơ bản:
    • Kiểm tra bằng mắt tình trạng kỹ thuật của van.
    • Dùng khí (Không khí nén, Nitơ) hoặc chất lỏng (nước, dầu chuyên dụng) nâng áp suất để kiểm tra áp suất tác động, áp suất đóng của van.
    • Kiểm tra độ kín của van.
    Việc thực hiện các bước nghiệm thử này đòi hỏi phải có các thiết bị chuyên dùng, đội ngũ kỹ thuật viên đào tạo cơ bản. VINASAFE là một trong số rất ít cơ quan kiểm định tại Việt Nam đáp ứng các yêu cầu này. Hệ thống thử nghiệm chuyên dùng của VINASAFE cho phép thử gần như tất cả các loại van an toàn theo những yêu cầu kỹ thuật khắt khe nhất, được công nhận đạt chuẩn quốc tế ISO/IEC 17025, mã số phòng thử nghiệm VILAS 045.
    Việc nghiệm thử có thể thực hiện tại các xưởng nghiệm thử của VINASAFE hoặc thực hiện trực tiếp tại nơi sử dụng, hệ thống thử van chuyên dùng lắp trên container của chúng tôi đảm bảo cho việc nghiệm thử trực tiếp tại hiện trường có thể thực hiện với độ chính xác và tiến độ hoàn toàn như khi thực hiện tại xưởng.
  2. Kiểm tra không phá hủy (siêu âm, chụp ảnh bức xạ, kiểm tra bột từ, bột thẩm thấu v.v.) các kết cấu kim loại và mối hàn.
    Các dịch vụ Kiểm tra không phá hủy (Non destructive test – NDT) do TRUNG TÂM KIỂM ĐỊNH 2 cung cấp cho phép kiểm tra, đánh giá tình trạng kỹ thuật của kim loại và các mối hàn khi chế tạo cũng như sau một thời gian sử dụng.
    Kiểm tra không phá hủy (Non destructive test – NDT) là thuật ngữ chỉ các biện pháp kiểm tra cho phép xác định tình trạng bề mặt và bên trong chiều dày của kết cấu mà không gây phá hủy thiết bị. Các phương pháp chủ yếu :
    1. Kiểm tra siêu âm (Ultrasonic test – UT)
    2. Chụp ảnh bức xạ hay còn gọi là chụp phim (Radiographic test – RT)
    3. Kiểm tra bằng chất lỏng thẩm thấu (Penetrant test-PT)
    4. Kiểm tra bằng bột từ (Magnetic particle test – MT)
    Giới thiệu sơ lược về các phương pháp trên.
    1. Kiểm tra siêu âm (Ultrasonic test)
    Là một trong những phương pháp dễ áp dụng và chi phí thấp nhất. Người ta phát vào bên trong kim loại các chùm tia siêu âm và ghi nhận lại các tia siêu âm phản xạ từ bề mặt kim loại cũng như từ các khuyết tật bên trong kim loại. Trên cơ sở phân tích các tia phản xạ này, người ta có thể xác định được chiều dày kim loại cũng như độ lớn và vị trí các khuyết tật bên trong kim loại. Với thế hệ máy siêu âm chương trình số vào loại hiện đại nhất Việt Nam hiện nay và đội ngũ kỹ thuật viên giàu kinh nghiệm, công việc Siêu âm kiểm tra là một trong những thế mạnh của VINASAFE
    2. Chụp phim (RT):
    Giống như tên gọi của nó, trong phương pháp này người ta dùng các chùm tia X hoặc tia phóng xạ gamma để chụp ảnh vật cần kiểm tra. Trong khi việc chụp ảnh thông thường chỉ cho hình ảnh về bề mặt vật chụp, chụp ảnh bức xạ cho phép ghi nhận cả hình ảnh bên trong vật chụp do các chùm tia X, tia gamma có khả năng xuyên thấu. Nếu phương pháp siêu âm đòi hỏi phải xử lý số liệu ngay trong quá trình kiểm tra thì phương pháp chụp phim cho phép lưu lại phim chụp để đọc vào bất kỳ lúc nào. Tuy nhiên chụp phim là công việc đòi hỏi nghiêm ngặt về an toàn do liên quan đến việc sử dụng các nguồn phát tia phóng xạ. Với khả năng hiện tại, Trung tâm hoàn toàn có thể đáp ứng các yêu cầu chụp phim các kết cấu kim loại, mối hàn với phương châm: chất lượng tốt nhất, tiến độ nhanh nhất và giá cả cạnh tranh nhất.
    3. Kiểm tra bằng chất lỏng thẩm thấu (PT):
    Một trong những phương pháp hay sử dụng nhất để phát hiện các vết nứt trên bề mặt kim loại, mối hàn sau khi gia công, đặc biệt là các vật liệu không nhiễm từ như thép không rỉ. Trong phương pháp này người ta phun một chất lỏng có khả năng thẩm thấu cao và có màu sắc dễ phân biệt (thường là màu đỏ) lên bề mặt vật cần kiểm tra. Nếu trên bề mặt có các vết nứt dù là rất nhỏ, chất thẩm thấu sẽ ngấm vào và đọng lại ở các khe nứt. Sau khi chờ cho quá trình ngấm kết thúc, người ta loại bỏ hết phần chất thẩm thấu thừa trên bề mặt và tiếp tục phun lên bề mặt kiểm tra một chất khác gọi là “chất hiện màu” làm cho phần chất thẩm thấu đã ngấm vào các vết nứt nổi rõ lên cho phép ghi nhận các vết nứt rất nhỏ, mắt thường không phát hiện được. Tuy nhiên để có thể áp dụng phương pháp này bề mặt vật kiểm tra phải rất sạch và khô vì vậy nó không thích hợp với các bề mặt bị bám bẩn và có độ nhám cao. Mặt khác mặc dù không đòi hỏi phải đầu tư thiết bị, việc kiểm tra PT đòi hỏi người kiểm tra phải thực sự có kinh nghiệm và được đào tạo đầy đủ. Phương pháp này thường được TRUNG TÂM KIỂM ĐỊNH 2 sử dụng như biện pháp kiểm tra bổ sung trong việc kiểm tra các mối hàn sau khi xử lý nhiệt, các mối hàn kết cấu cần trục, v.v.
    4. Kiểm tra bằng bột từ (MT):
    Mặc dù không sử dụng được với các vật liệu không nhiễm từ như thép không rỉ, MT là phương pháp có độ tin cậy và độ nhạy cao hơn, không đòi hỏi bề mặt kiểm tra phải quá sạch và nhẵn như khi kiểm tra thẩm thấu. MT được TRUNG TÂM KIỂM ĐỊNH 2 áp dụng phổ biến trong việc kiểm tra định kỳ các nồi hơi và bình áp lực có nguy cơ nứt cao sau một thời gian sử dụng như bồn chứa NH3 hóa lỏng, các nắp nồi hấp, bình khử khí, bao hơi và bao bùn của nồi hơi nhà máy nhịêt điện, bề mặt ống lò của nồi hơi ống lò ống lửa v.v. Mặt khác chúng tôi cũng thường áp dụng MT như biện pháp kiểm tra bổ sung đối với các mối hàn, chi tiết gia công sau khi xử lý nhiệt. Trong phương pháp này, vùng cần kiểm tra sẽ được từ hoá bằng cách cho tiếp xúc với một nam châm điện đặc biệt được gọi là “gông từ”. Sau khi từ hóa, người ta phun lên bề mặt vùng cần kiểm tra một lớp bột sắt từ (thường có màu đen). Nếu trên vùng kiểm tra không có các khuyết tật hay vết nứt, các hạt sắt từ này sẽ phân bố một cách đều đặn dọc theo các đường sức từ trường. Nếu có các vết nứt hay khuyết tật, các hạt sắt từ sẽ tập trung cục bộ tại vùng có khuyết tật. Bằng việc xem xét kỹ sự phân bố của các hạt sắt từ trên vùng kiểm tra, người ta dễ dàng phát hiện ra các vị trí bị nứt hay có các khuyết tật bề mặt. Trong thực tế để dễ phân biệt vị trí có khuyết tật, người ta thường phun lên bề mặt vùng kiểm một lớp dung môi màu trắng có tác dụng làm nổi bật màu đen của các hạt sắt từ hoặc sử dụng đèn huỳnh quang tia cực tím trong những trường hợp đòi hỏi độ nhạy cao.
  3. Kiểm tra an toàn điện và chống sét
    Tai nạn về điện là một trong những nguyên nhân gây chết người hàng đầu trong tai nạn lao động và hoạt động dân dụng. Điều đáng nói là một hệ thống điện an toàn có khả năng loại trừ hầu như hoàn toàn khả năng này. Do đó, việc thiết kế và kiểm tra định kỳ hệ thống điện là cực kỳ quan trọng.
    VINASAFE có thể giúp quí vị kiểm tra các hệ thống điện động lực, tư vấn thiết kế các hệ thống điện công nghiệp, đặc biệt là các hệ thống điện chống cháy nổ.
    Hệ thống điện động lực và hệ thống chống sét là những hệ thống cần được kiểm tra thường xuyên, ít nhất 1 năm 1 lần. Điện trở nối đất của các hệ thống này thường tăng dần theo thời gian. Các mối nối và các lớp bọc cách điện trong hệ thống điện cũng có thể bị hư hỏng sau thời gian sử dụng.
    Hệ thống chống sét nên được kiểm tra vào mùa khô, trong dịp này, cũng nên kiểm tra luôn hệ thống điện vì trong mùa mưa môi trường ẩm ướt hơn, các sự cố chạm, mát và điện giật cũng dễ xảy ra hơn.
  4. Thử nghiệm tải trọng các thiết bị nâng chuyển, container, cáp, xích, giàn giáo xây dựng, sàn biểu diễn v.v
